產品介紹

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

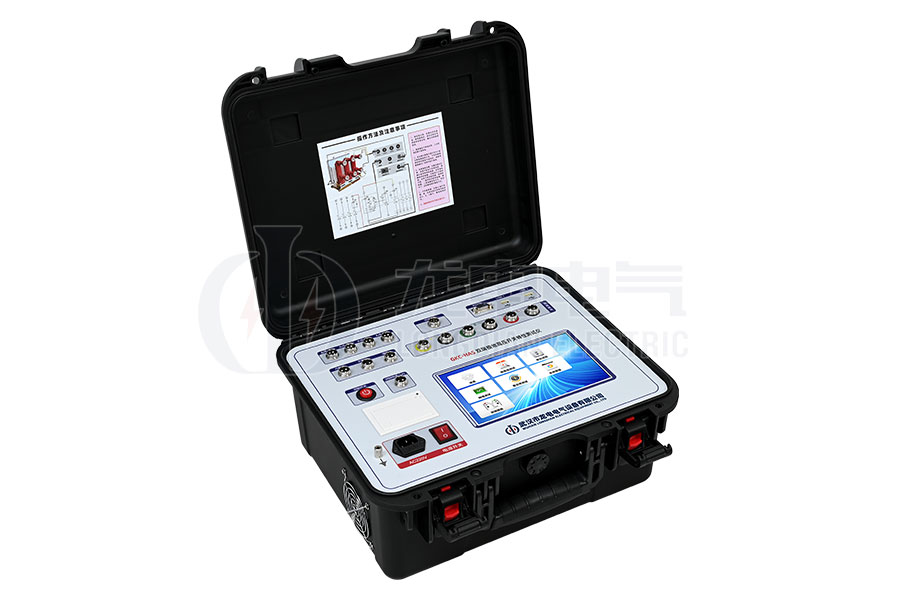

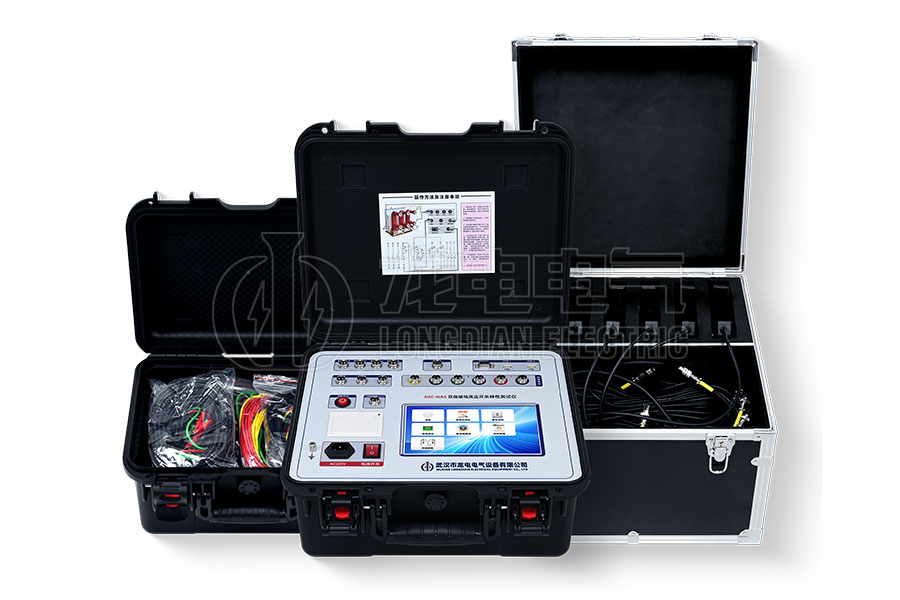

為了滿足廣大用戶對各類高壓開關動特性測試的需求，龍電電氣精心研發了全新的高壓開關動特性測試儀。GKC-HAS雙端接地高壓開關特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數，具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外，還滿足雙端接地的測試，使得測試儀能夠對高壓開關進行有效的機械特性測試。

產品別稱：高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

技術參數

時間測量	12路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期之差
	合閘（分閘）彈跳時間（彈跳次數）
	不同期測試范圍：1ms～99ms，分辨率：0.01ms
	內觸發測試范圍：1ms～999ms，分辨率：0.01ms
	1000ms～9999ms，分辨率：0.1ms
	10000ms～200000ms，分辨率：1ms
	外觸發測試范圍：0.01ms～200s
	在1000ms以內準確率：0.05%±0.1ms
速度測量	剛分（剛合）速度，指定時間段（行程段或角度段）平均速度
測量范圍	0.1mm傳感器 0.01～20.00m/s
	345°角度傳感器 0.01～20.00m/s
	加速度傳感器 0.01～15.00m/s
	激光傳感器 0.01～15.00m/s（選配）
行程測量	動觸頭行程（行程）（3路行程測量選配）
	接觸行程（開距）
	超行程
	過沖行程或反彈行程
測量范圍	直線傳感器：50mm，測量范圍：0-50mm，分辨率：0.1mm

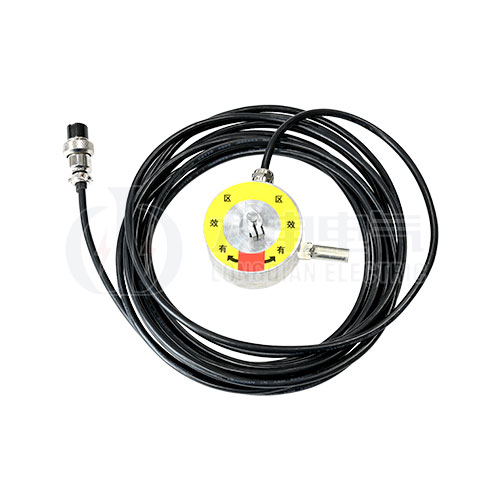

	旋轉傳感器：345°，測量范圍：0-1000mm，分辨率：0.08° 此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳

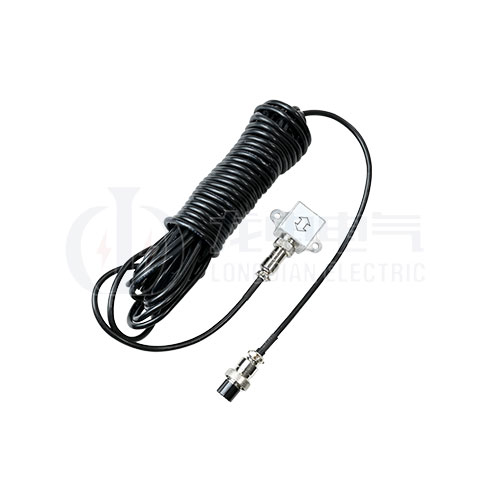

	加速度傳感器測量范圍：0-300mm，分辨率：0.1mm
線圈電流	最大電流20A，分辨率：0.01A
線圈電阻測量范圍	0～2000Ω，分辨率：0.01Ω
儀器電源	AC220V ± 10%，50Hz ± 10%
直流電源輸出	DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)
外觸發觸發電壓	AC/DC10-300V，電流≤120A
隔離開關測量范圍	電壓輸出：DC6～270V（可調）
	電源輸出時間：0.01-20秒（可設置）
	斷口信號最大采集時間為200秒
	可測斷口合、分閘時間、三相不同期、彈跳時間及次數
主機體積	400×263×175mm
使用環境	-20℃~+50℃
相對濕度	≤90%

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
　　2.了解更多武漢龍電電氣產品信息請進入產品中心。服務熱線：400-6727-238

產品特征

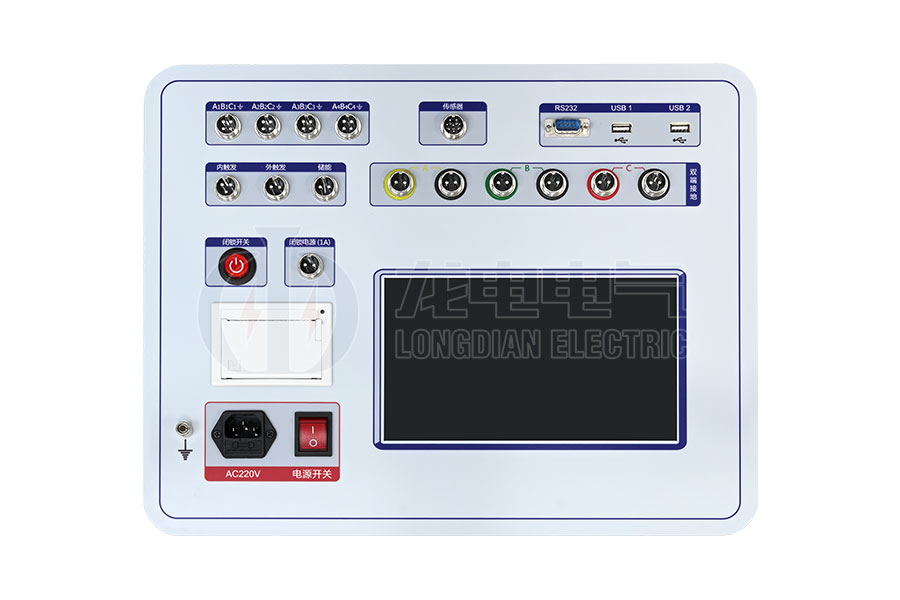

◆ GKC-HAS雙端接地高壓開關特性測試儀是一款高性能的嵌入式工控機，采用CortexTM-A8處理器，主頻高達1GHz，配備1GB閃存，確保了快速的開機時間，僅需16秒。它配備了9英寸的彩色觸摸屏，運行Windows操作系統，提供直觀的用戶界面，支持中英文輸入，使得現場操作人員能夠輕松上手。

◆ 配備了高速熱敏打印機，方便用戶在現場直接打印測試數據。內置的操作電源設計，省去了現場額外電源的需求，提供了6至270V可調的直流電源，最大電流可達20A。用戶可以根據需要設定分合閘線圈的動作電壓，進行低電壓動作試驗。

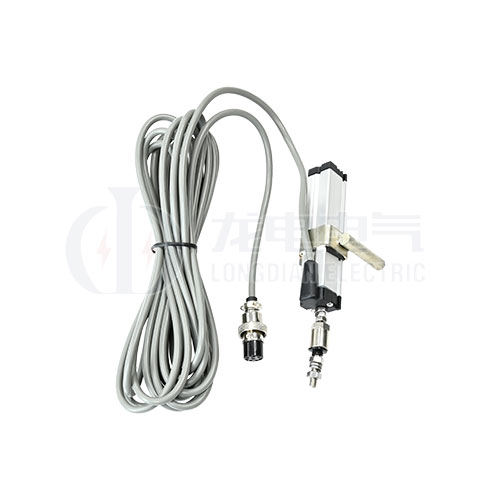

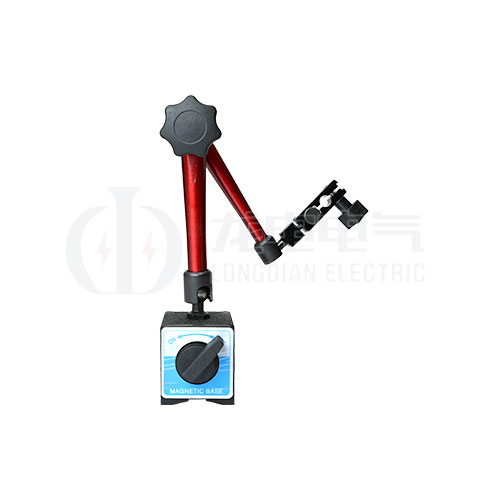

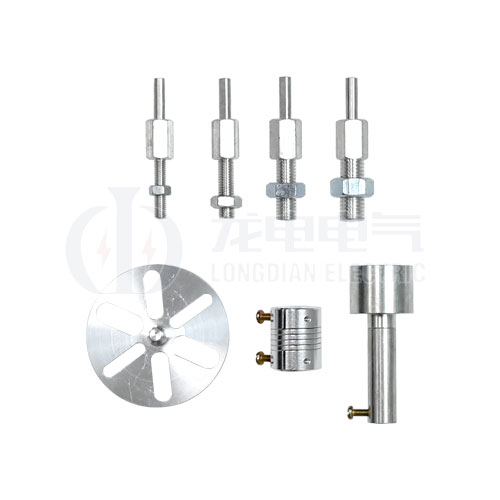

◆ 配備了多種傳感器，包括直線傳感器、旋轉傳感器、萬能傳感器以及可選配的激光傳感器，配合支架和專用固定多功能接頭，使得安裝變得極為簡便快捷。

◆ 適用于國內外所有型號的SF6開關、GIS組合電器、真空開關和油開關。它能夠在開關動作一次后，立即獲取所有數據和圖形，測試結果和圖形可以同屏顯示，且速度數據可以重新計算，無需重復測試。

◆ 主機具備存儲高達30000組試驗數據的能力（存儲容量可擴展），內置實時時鐘，便于數據存檔。設備還配備了2個USB接口，支持鼠標操作，可以直接將數據保存到U盤或上傳至計算機進行分析和保存。此外，還可選配RS232接口進行聯機操作，以及WIFI操作。

◆ 能夠同時測量12路金屬觸頭斷口、6路主斷口、6路輔助斷口以及1路速度（可選配3路速度）。它內含包絡線功能，可以通過一臺開關的測試數據生成標準包絡線，用于分析對比，還能進行開關震動頻率分析。

◆ 內部的抗干擾電路設計，確保了其在500KV變電站內也能可靠地使用。
